Antena Telex Hy-Gain V2R Lokal memiliki frekuensi VHF 136-174 MHz, 5.2 dBi, Dual 5/8 Wave collinear, dan Omni Verical Base Antena. Berguna untuk base radio dan repeater dengan maksimal power 500 Watt.
Lebih dikenal sebagai Antena Hygain Telex disini saya akan mencoba memodifikasinya. Mungkin Anda pernah melihat beberapa modifikasi di berbagai tulisan blog orang lain. Tapi disini saya akan mencoba membahas bagaimana cara modif antena Telek Hygain ini. Saya yakin caranya sangat mudah bahkan bagi newbie sekalipun.
Lebih dikenal sebagai Antena Hygain Telex disini saya akan mencoba memodifikasinya. Mungkin Anda pernah melihat beberapa modifikasi di berbagai tulisan blog orang lain. Tapi disini saya akan mencoba membahas bagaimana cara modif antena Telek Hygain ini. Saya yakin caranya sangat mudah bahkan bagi newbie sekalipun.
Cara modifikasi Antena Telex Hy-Gain / V2R
- Lilit berlawanan dengan arah jarum jam atau searah dengan loading Coil Bonggol
- Jika sudah di lilit, silahkan tarik sampai ukuran mencapai 50 cm (menyerupai per)
- Hubungkan elemen ujung antena dengan elemen yang sudah disediakan
- Tutup dengan pipa PVC, supaya tidak kemasukan air.
Catatan: Material yang saya gunakan adalah Aluminium untuk perabot rumah tangga atau aluminium pada umumnya. Soal Ukuran medekati 0.95 tidak menjadi masalah, misal 0.97 atau 0.98.
- 3000 : frekuensi x 5/8 x 0,95 (velocity material) = Panjang Material yg dibutuhkan
- 3000 : Frekuensi x 0,95 (Velocity material) = 1 Lamda (ukuran panjang pembalik fase).

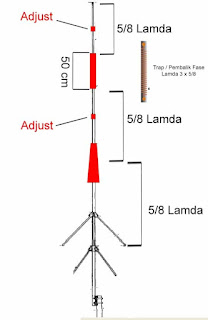

Berikut adalah contoh desain Hygain Telex yang telah di modifikasi :
Keterangan :
Baik sampai disini dulu pembahasan cara modifikasi antena Hygain Telex / V2R dengan Lamda 3 x 5/8. Semoga bisa bermanfaat buat kawan-kawan semua.
Keterangan :
- Panjang pembalik fase sepanjang 50 cm
- Diameter kawat 1.5 mm
- Diameter Coil pembalik fase 10 mm.
